Technische Daten - 40GLATT |
|
|
|
||

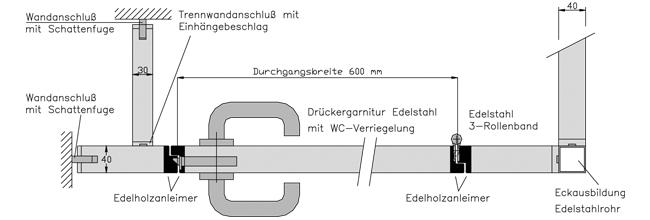

Abmessung: Anlagenhöhe 2000 mm einschl. 150 mm Bodenfreiheit. Wände: 40 mm stark, aus Vollspanlatten, mit beidseitiger 0,8 mm starken Schichtstoffplatten-Auflage, Oberfläche raumatt, stoß- und kratzfest, absolut flächenbündig und rahmenlos. Sämtliche offenen Schnittkanten sind mit ABS-Anleimer feuchtraumfest geschlossen. Deckprofil zur Stabilisierung der Türfront aus geschliffenem Edelstahlrohr 40 x 20 x 2 mm. Wandanschlüsse verdeckt liegend mit Schattenfuge an Türfront mit Einhängebeschlag. Eckausbildung mit Edelstahl-Vierkantrohr 40 x 40 x 2 mm, geschliffen. Trennwände 30 mm stark, Material wie vorstehend, ab 1600 mm gestoßen. Türen: 600 mm breit, Material und Konstruktion wie Wände. Türanschlag absolut flächenbündig einschlagend aus massivem Edelholzanleimer, dd-lackiert, längsseitig überfälzt mit Türanschlagpuffer zur Geräuschdämpfung. |
|
Beschläge: Zwei schwere Edelstahl-Dreirollen-Bänder, Rollenhöhe 120 mm, WC-Behördeneinsteckschloss mit Edelstahl-Rundstulp, Falle und Riegel poliert. WC-Sicherheitsdrückergarnitur aus Edelstahl mit Rundrosetten, Riegelolive, Schauscheibe rot/weiß und Notöffnungsschlitz. Trennwandstützen: Edelstahl-Rundrohr Ø 20 mm geschliffen, mit Bodenanschraubplatten aus Edelstahl, stufenlos höhenverstellbar ± 20 mm zum Bautoleranzausgleich und Edelstahl-Rosette. Farbe: Wand-/Türelemente laut Farbkarte.
Fotos der Ausführung |
Download: |
|
Hinweis: Sollten Sie die Datei nicht speichern können, dann klicken Sie mit der rechten Maustaste auf das blaue Bild und drücken Sie dann "Ziel speichern unter! |
|
|
|
|
|
|
