Technische Daten - 30AL |
|
|
|
||

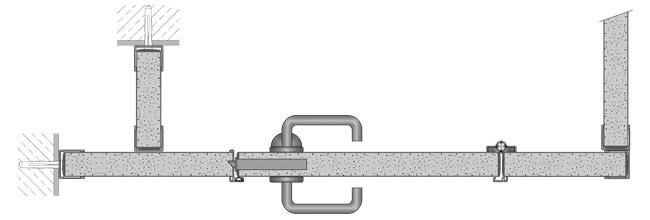

Abmessungen: Anlagenhöhe 2000 mm einschließlich 150 mm Bodenfreiheit. 30AL - Wände: 30 mm stark, aus Vollspanplatten nach V20 verleimt, mit beidseitiger direkter Melaminharzbeschichtung, Oberfläche Perlstruktur. Alle offenen Schnittkanten heiß verleimt mit 3 mm ABS-Kantenanleimer. Anlagenkonstruktion glattflächig und rahmenlos. Oberer Kantenabschluß und Stabilisierung der Türfront mit einem Alu-Spezial-Profil elox. E6/EV1. Wand/Plattenanschlüsse Alu-U-Profil zum Bautoleranzausgleich, elox. E6/EV1. Türen: 600 mm breit, Material und Konstruktion wie Wände, stumpf einschlagend in ein Alu-Türanschlag-Profil elox. E6/EV1, mit Weichlippendichtung zur Geräuschdämpfung. |
|
Beschläge: Zwei kräftige Nylon-Aufschraubbänder, Badezellen-einsteckschloß mit Rundstulp weiß lackiert, Falle und Riegel aus Kunststoff. WC-Sicherheitsdrückergarnitur aus Nylon mit Rundrosetten, Riegelolive, Schauscheibe rot/weiß und Notöffnungsschlitz. Farbe nach Farbkarte. Trennwandstützen: Nylon ummantelter Rundstahl, Ø18 mm mit Bodenanschraubplatte verzinkt, stufenlos höhenverstellbar ± 25 mm zum Bautoleranzausgleich und trittsicherer Nylon Rosette. Farbe nach Farbkarte. Farben: Farben nach Farbkarte. Fotos der Ausführung
|
Download: |
|
Hinweis: Sollten Sie die Datei nicht speichern können, dann klicken Sie mit der rechten Maustaste auf das blaue Bild und drücken Sie dann "Ziel speichern unter! |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
