Technische Daten - ST60

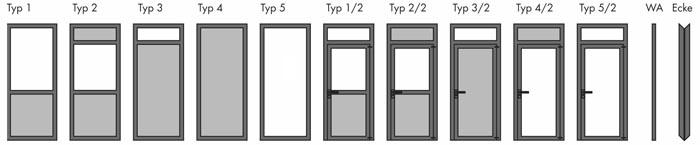

ST60Z2

Wandelemente: Eine Sandwichkonstruktion in Monoblockbauweise bestehend aus zwei Feinblechschalen je 1 mm und 58 mm starken Mineralwollplatten. Allseitig punktgeschweißt, verbunden mit einem innenliegenden Stahl-U-Profil.

Abmessung:

  • Wandstärke: 60 mm
  • Achsrastermaß: 1250 mm
  • Höhe: 2250 - 2950 mm
  • Paßteile nach Aufmaß

Oberfläche: Dauerhafte strukturierte Kunststoffpulverbeschichtung nach BTS-Farbkarte oder RAL.

Türelemente: Eine Sandwichkonstruktion, 60 mm stark analog der Wandelemente, ausgebildet als Drehtüren, wahlweise DIN rechts oder links, mit einem dreiseitigem Falz, absolut flächenbündig incl. Kunststoff-Lippendichtung.

Abmessungen:

  • Türstärke: 60 mm
  • Durchgangsbreite: 1070 mm
  • Durchgangshöhe: 2040 mm
  • Achsrastermaß: 1250 mm

Schiebetüren, zweiflügelige Drehtüren sind gegen Aufpreis lieferbar.

Elementverbindung: Alle Wand- und Türelemente werden in Reihen-, Eck- oder T-Anordnung mit verdecktliegenden Keilverschlüssen staubfrei verbunden. Die Verbindungsöffnung wird beidseitig mit einer Aluminiumdeckleiste, pulverbeschichtet im Farbton der Elemente, geschlossen. Gegenseitig gehalten werden die Deckleisten von Spiralfedern.

Verglasung: Die Verglasung der Wand- und Türelemente erfolgt standardmäßig mit kittloser Isolierverglasung 24 mm stark und Kunststoffclipsleisten schwarz, weiß oder grau. Andere Glasarten wie z. B. Sicherheitsgläser sind gegen Aufpreis lieferbar.

Beschläge: Aluminium-Sicherheitsdrücker in U-Form mit PZ-Rosetten, Behördeneinsteckschloss vorgerichtet für Profilzylinder, schwere dreidimensionale einstellbare Objektbänder, Aluminium, Rollenhöhe 160 mm und Rollendurchmesser 20 mm. Wand- und Deckenanschluß negativer Anschluß mit Stahl-U-Profil zum Bautoleranzausgleich ± 20 mm.

Bodenanschluß: Bei jeder Elementverbindung erfolgt zusätzlich eine verdecktliegende Bodenverschraubung. Den Abschluß bildet ein Kunststoff-Bodendichtungsprofil mit beidseitigem Wischleiste. Bei freistehenden Wandkonstruktionenen erfolgt der obere Elementabschluß mit einem C-Profil.

Installation: Elektroleitungen können waagrecht im Deckenanschlußbereich und bei jeder Elementverbindung unsichtbar verlegt werden.

Ausstattung: Deckenkonstruktionen, Einbauleuchten, Podeste mit Bodenbelag oder EDV-Doppelböden auf Anfrage.

Montage: Mit eigenen werksgeschulten Monteuren auf fertigen Fußböden.

Fotos der Ausführung

Download:

Hinweis:

Sollten Sie die Datei nicht speichern können, dann klicken Sie mit der rechten Maustaste auf das blaue Bild und drücken Sie dann "Ziel speichern unter"!

download1a Flyer ST60 (*.pdf)

download3 Schnittzeichnung ST60 (*.pdf)

download2a Ausschreibungstext ST60 (*.doc)
